瓦楞紙四色印刷開槽模切機應用方案

一、系統配置及說明

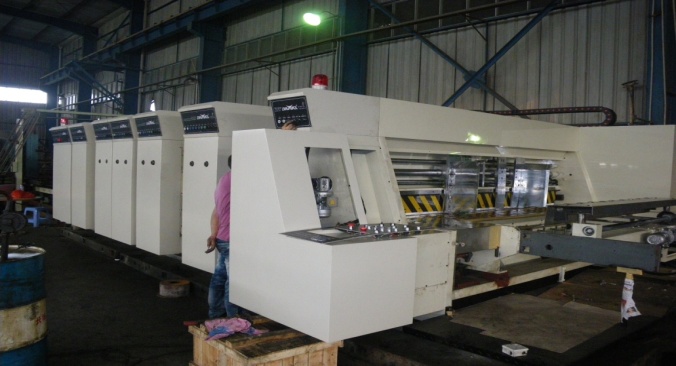

系統配置8臺麥格米特MC200E系列PLC，分為送紙（1#站）、一色（2#站）、二色（3#站）、三色（4#站）、4色（5#站）、開槽（6#站）、開槽（7#站）和模切（8#站），每個部分獨立控制。

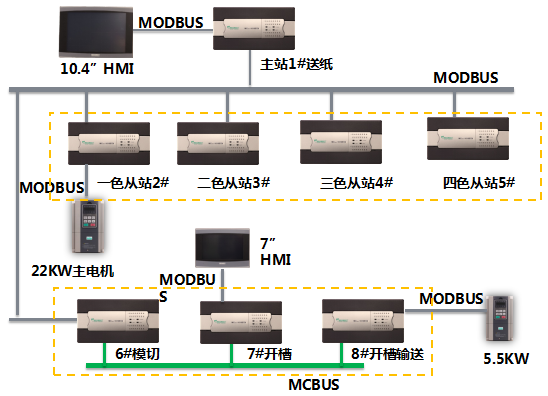

由于機器較長，要求機器首尾都要有觸摸屏進行控制，所以在送紙端配10.4”觸摸屏(以下簡稱大屏)，在模切輸出端配7”觸摸屏(以下簡稱小屏)。同時要求大屏可監控所有的PLC，模切和開槽的3臺PLC則共享數據并將數據送由小屏上監控。系統配置如下圖：

通過圖可知：

1、主站1#通過RS485/MODBUS與2#、3#、4#、5#、6#通訊，讀寫數據。大屏與主站連接，這樣可以監控所有PLC的數據；

2、6#、7#、8#站用麥格米特公司自主協議MCBUS聯網，無需編程，實現PLC之間數據共享，通過6#站與1#主站通訊，而7#站則與小屏連接；

3、2臺變頻器也是通過RS485通訊控制，節約成本；

4、設備滾輪較多，位置用AB相編碼器記錄。要求每轉一圈清零，這樣編碼器的數據就對應滾輪的位置；

5、由于編碼器較多，為了節約成本，編碼器選用600線，但精度不夠，MC200E支持4倍頻，這樣達到2400線，精度可提高4倍。

二、程序要點

1、MC200E帶有4個硬件Z相清零的編碼器，頻率50KHz

編碼器	A相	B相	Z相
C256	X0	X1	X10
C257	X2	X3	X11
C258	X4	X5	X12
C259	X6	X7	X13

2、編碼器 4倍頻技術

使能標志位	A相	B相	相關編碼器
SM100	X0	X1	C256
SM101	X2	X3	C257
SM103	X4	X5	C258
SM104	X6	X7	C259

3、MODRW通訊指令：MODBUS 通訊簡單指令

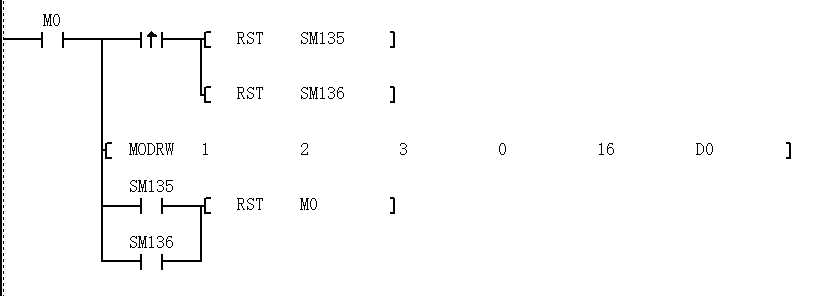

例如讀取從站2（從站是MC200E）的D0-D15的16個數據，保存到主站PLC的D0-D15。

MC200E的D0-D7999元件對應MODBUS地址是0-7999，程序如下：

4、MCBUS網絡，實現MC200E之間數據共享。刷新模式和共享數據如下：

共享數據是D7500-D7755，共256個數據，如果選擇模式17，網絡上最多連4臺，共享數據平均分配，其中#0號站：D7500-D7563，1#號站：D7564-D7627，2#站：D7628-D7591，每個站只能寫各自的地址數據，但共享區的數據都可以讀。

如果想讓數據與其它PLC共享，只要把數據移到共享數據就可以了，無需編寫通訊程序。比如把0#站的D0送到其它3臺PLC，只要在0#站的程序中加入MOV D0 D7500即可，非常簡單。

三、結論

該設備使用麥格米特MC200E系列PLC后，運行穩定可靠，操作簡單，編程方便，節約了客戶的成本。

綜合起來MC200E在該設備的應用，具有以下特點和優勢：

1、集成4個AB相編碼器，支持Z相硬件復位，清零快速準確，達到微秒級；

2、4倍頻技術，控制精度更高，也節約編碼器的成本；

3、MCBUS網絡只需簡單組態，無需編程，縮短客戶編程調試周期；

4、MODRW一條通訊即可實現MODBUS讀寫，簡單方便，免除了客戶編寫MODBUS通訊幀的煩惱，節約了開發周期；

5、多達3個通訊口，1個RS232用于計算機編程調試，2個RS485與觸摸屏、變頻器及 PLC之間通訊；

6、PLC 抗干擾能力強，保證通訊暢通快速。
